Какие методы неразрушающего контроля применяются лабораторией?
Лаборатория неразрушающего контроля подбирает методы обследования с учетом материала, назначения, технического состояния и условий эксплуатации объекта. Основная задача заключается в выявлении дефектов без демонтажа и повреждения оборудования, конструкций, сварных соединений и трубопроводов. В состав работ может входить визуальный контроль, измерительный контроль, ультразвуковой контроль, радиографический контроль, капиллярный и магнитопорошковый контроль, а также контроль герметичности и толщины металла.

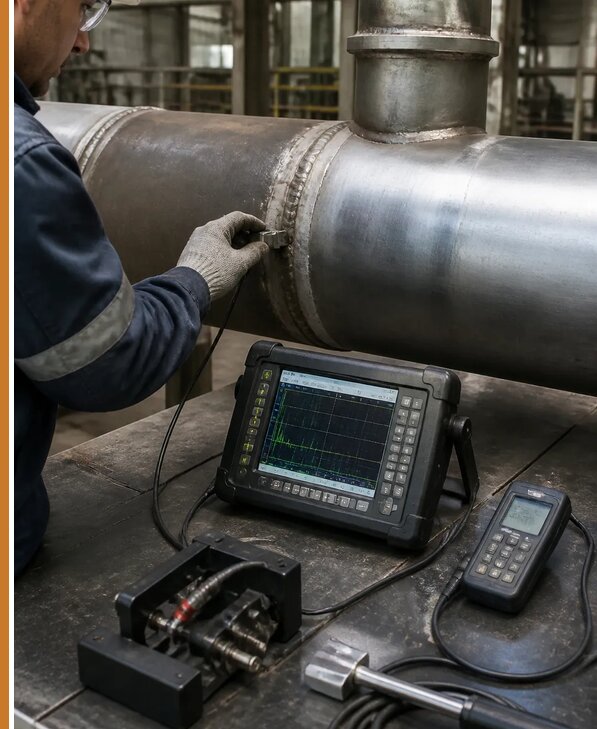

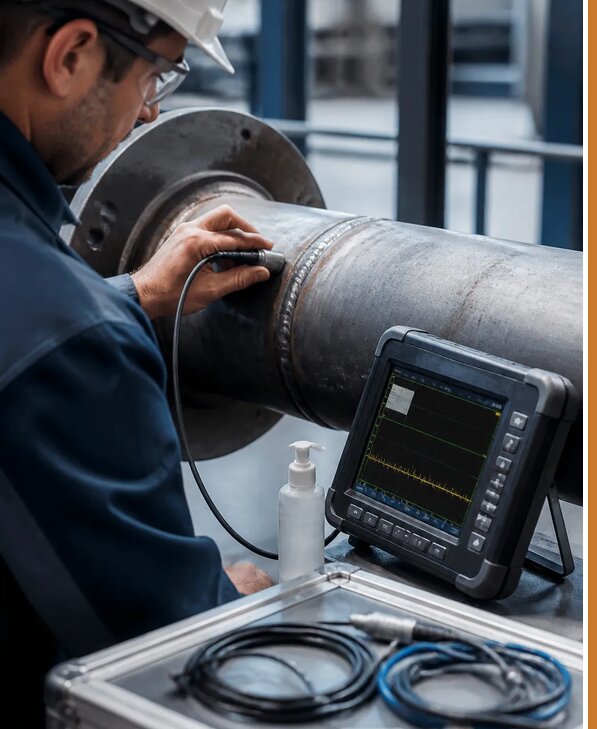

Визуальный и измерительный контроль позволяет обнаружить наружные трещины, подрезы, наплывы, прожоги, смещения кромок, нарушения геометрии, следы коррозии и другие видимые несоответствия. Ультразвуковой контроль применяется для поиска внутренних дефектов сварных швов, расслоений, непроваров, несплавлений и трещин. Радиографический контроль используется для получения изображения внутренней структуры соединения и особенно эффективен при проверке сварных швов ответственных конструкций. При необходимости специалисты определяют толщину стенок, оценивают коррозионный износ, фиксируют координаты дефектных участков и сопоставляют результаты с нормативными требованиями.
Выбор технологии зависит от доступности поверхности, толщины и типа металла, характера предполагаемого дефекта, требований проекта и производственной документации. Для достоверной оценки могут применяться несколько методов одновременно. Комплексный подход позволяет повысить вероятность обнаружения несплошностей и сформировать объективное заключение лаборатории. По итогам обследования оформляются протоколы и акты, ведомость выявленных дефектов, технический отчет и рекомендации по дальнейшей эксплуатации, ремонту или повторному контролю объекта.
Какие объекты и виды дефектов можно обследовать с помощью неразрушающего контроля?
Услуги лаборатории востребованы при обследовании технологических трубопроводов, сосудов, резервуаров, котлов, грузоподъемных конструкций, металлических каркасов, сварных соединений, деталей машин и оборудования, работающего под давлением или при повышенной температуре. Неразрушающий контроль применяется при изготовлении, монтаже, ремонте, реконструкции и техническом диагностировании объектов. Работы могут выполняться на промышленных предприятиях, строительных площадках, энергетических объектах, в организациях нефтегазового, химического, металлургического и коммунального комплекса.
Специалисты выявляют дефекты сварных швов и основного металла, включая трещины, поры, шлаковые включения, непровары, несплавления, подрезы, прожоги, вогнутости, выпуклости, расслоения и нарушения формы соединения. Отдельное направление связано с определением остаточной толщины стенки и оценкой коррозионного износа. Такие измерения помогают установить скорость потери металла, определить наиболее опасные зоны и оценить возможность дальнейшей безопасной эксплуатации конструкции.
Перед началом обследования изучаются чертежи, паспорта, сертификаты, журналы сварочных работ, акты предыдущих проверок и иная техническая документация. Это позволяет правильно определить объем выборки, участки контроля и критерии приемки. При необходимости проводится проверка соответствия фактических характеристик проектным решениям и требованиям нормативных документов. Результаты фиксируются с привязкой к конкретным элементам, швам или координатам объекта. Ответственные лица получают комплект документов, в котором отражаются примененные методы, используемое оборудование, выявленные несоответствия, результаты оценки и вывод о возможности дальнейшей эксплуатации либо необходимости ремонта.
Как оформляются результаты работ лаборатории неразрушающего контроля?
Результаты неразрушающего контроля оформляются документально, чтобы их можно было использовать при приемке, техническом освидетельствовании, расследовании причин повреждений, подготовке ремонта и подтверждении безопасного состояния оборудования. По каждому виду обследования составляется протокол контроля с указанием объекта, места проведения работ, даты, примененного метода, оборудования, параметров настройки и полученных результатов. В документе отражаются сведения о контролируемом соединении или элементе, характеристиках материала, размере и расположении обнаруженных дефектов, а также критериях, по которым выполнялась оценка.
В зависимости от поставленной задачи заказчику передаются протоколы и акты, схемы расположения дефектов, фотофиксация, ведомость измерений, заключение лаборатории и технический отчет. В техническом отчете последовательно описываются основание для проведения работ, исходные данные, область обследования, примененные методики, выявленные несоответствия и итоговые выводы. Если выполнялся ультразвуковой контроль, указываются координаты отражателей, их условные размеры и параметры оценки. При радиографическом контроле приводятся сведения о снимках и результатах их расшифровки. При измерении толщины формируется карта замеров с указанием минимальных значений.
Документы составляются с учетом нормативных требований, проекта, технологических карт, стандартов организации и локальной документации. Такой порядок обеспечивает прослеживаемость результатов и позволяет ответственным лицам подтвердить контроль соблюдения требований на конкретном объекте. При выявлении недопустимых дефектов в документах указываются рекомендации по устранению, повторному обследованию и проверке качества ремонта. После исправления несоответствий может проводиться повторный контроль с оформлением дополнительного протокола и обновленного вывода.
В каких случаях требуется проведение неразрушающего контроля?
Неразрушающий контроль требуется не только после изготовления или монтажа оборудования, но и на протяжении всего срока его эксплуатации. Он проводится при приемке сварных конструкций, проверке качества монтажных работ, техническом диагностировании, подготовке к продлению ресурса, после ремонта, реконструкции или аварийного воздействия. Обследование также необходимо при обнаружении течи, деформации, вибрации, локального перегрева, необычного шума, следов коррозии и других признаков возможного повреждения.
Отдельным основанием является необходимость подтвердить соответствие фактического состояния объекта проектным решениям и нормативным требованиям. Контроль позволяет выявить скрытые дефекты, которые невозможно определить только внешним осмотром. Например, визуальный контроль может показать удовлетворительное состояние поверхности, однако ультразвуковой или радиографический контроль обнаружит внутренний непровар, несплавление, пористость или трещину. Измерительный контроль помогает установить фактическую толщину металла и определить зоны, где коррозионный износ достиг опасного значения.
Периодичность и объем обследования устанавливаются с учетом назначения оборудования, категории опасности, условий работы, срока эксплуатации, материала, режима нагрузки и ранее выявленных повреждений. Основанием служат проектная, эксплуатационная и производственная документация, паспорта, журналы ремонтов, акты освидетельствований и требования действующих правил. Специалисты разрабатывают программу контроля, определяют доступные зоны, выбирают методы и фиксируют критерии приемки.
Для получения объективного результата важно подготовить поверхность, обеспечить доступ к контролируемым участкам, удалить загрязнения и при необходимости снять изоляцию. На действующих объектах дополнительно согласуются меры безопасности, порядок допуска и взаимодействие с ответственными лицами. По завершении работ проводится оценка соответствия, а полученные сведения используются для принятия решения о ремонте, ограничении режима эксплуатации или дальнейшем безопасном использовании оборудования.
От чего зависит стоимость услуг лаборатории неразрушающего контроля?
Стоимость неразрушающего контроля определяется не только количеством сварных соединений или площадью обследуемой поверхности. На цену влияют техническая сложность объекта, выбранные методы, объем измерений, доступность контролируемых зон, необходимость работы на высоте или в стесненных условиях, срочность выезда, требования к оформлению документов и необходимость повторной проверки после ремонта. Ориентировочная стоимость отдельных измерительных работ может составлять от 5447 руб/м², однако окончательный расчет выполняется после изучения исходной информации.
Для подготовки обоснованного предложения учитываются вид оборудования, материал и толщина металла, протяженность трубопроводов, количество сварных швов, категория объекта, условия эксплуатации, наличие теплоизоляции, загрязнений или защитного покрытия. Если требуется радиографический контроль, дополнительно оцениваются ограничения по организации безопасной зоны, количество снимков и условия размещения оборудования. При проведении ультразвукового контроля принимаются во внимание форма соединения, доступ с одной или нескольких сторон и необходимость построения схемы дефектов.
На итоговую стоимость также влияет состав отчетности. В базовый комплект могут входить протоколы контроля, акты и технический отчет. Для сложных объектов может потребоваться расширенная техническая документация, фотофиксация, карта толщинометрии, расшифровка радиографических снимков, сравнительный анализ предыдущих результатов и отдельное заключение лаборатории. При заказе услуги под ключ скидка от 15 процентов. Отправьте запрос КП Ивану Михаиловичу, указав объект, объем работ, применяемые материалы и желаемые сроки.
работы выполняются по согласованному графику. Режим работы: Пн-Пт 09-18 Сб-Вс вых.. Компания Авеста ОТиПБ работает с 2011 года. С 2011 года по 2026 выполнено более 2148 заказов. Обследования проводятся в Зеленокумске и в Ставропольском крае с учетом условий площадки, требований промышленной безопасности и согласованного графика. Перед началом работ специалисты уточняют состав исходных документов, определяют программу контроля и предлагают оптимальное сочетание методов без необоснованного увеличения объема и затрат.
